소형로의 구조는 화염의 방향, 속도, 공기-가스 혼합도 및 화염 길이에 결정적인 영향을 미칩니다. 공기-가스의 예열 온도와 과잉 공기의 양은 화염의 분위기와 화염의 연소 온도를 결정합니다. 따라서 소형로의 구조는 가마 내 열전달과 유리의 용융 공정에서 중요한 역할을 합니다.
액체 연료, 천연 가스 및 코크스 오븐 가스를 연소하는 용해로의 경우, 소형로의 구조는 비교적 간단하며, 소형로 출구와 수평 채널만 있습니다. 생산 가스를 연소하는 용해로의 경우, 출구와 수평 채널 외에도 소형로는 예비 연소실, 소형로 텅, 공기 라이저 및 가스 라이저를 갖습니다.
1. 배기구
출구는 화재 출구라고도 합니다. 화염이 가마 안으로 분출되는 곳이고 배기가스가 가마 밖으로 빨려 나가는 곳입니다. 공기(및 가스)의 유량과 화염의 연소 온도가 일정할 때 출구의 단면적 크기는 가마 안으로 분출되는 화염의 속도를 결정하고 화염의 길이에도 영향을 미칩니다. 노즐의 단면적이 일정할 때 노즐의 길이와 높이의 비율은 유리 액체 표면에서 화염의 적용 면적을 결정합니다.
화염 속도가 너무 크거나 너무 작으면 용융 공정의 정상적인 진행에 도움이 되지 않습니다. 속도가 너무 크면 연료가 완전히 연소할 시간이 없어 반대편의 작은 용광로까지 확장되거나 열 저장실에서 연소되어 가마에서 유리를 용융하는 데 도움이 되지 않으며 반대편의 작은 용광로, 열 저장실 및 격자를 태우기 쉽습니다.내화벽돌s. 동시에 화염 속도가 너무 크면 분말이 반대편 작은 용광로로 유입되어 작은 용광로의 여러 부분의 석조물을 부식시키고 격자체를 막습니다. 화염 속도가 너무 작으면 화염이 떠서 약해져 유리 액체와 배치 재료의 열 전달에 도움이 되지 않으며 작은 용광로 노즐의 평평한 아치가 타기 쉽습니다. 화염 적용 범위를 늘리려면 가능한 한 노즐의 폭을 늘려야 합니다. 노즐의 단면적은 종종 평평하여 적용 범위를 충족합니다. 일반적으로 노즐의 폭은 가마의 온도 시스템 요구 사항에 따라 다릅니다. 7쌍의 소형로를 갖춘 용해로의 경우 1#, 2#, 6# 소형로의 폭은 동일하고, 3#, 4#, 5# 소형로의 노즐 폭은 약간 작고, 7# 소형로의 노즐이 가장 작습니다.

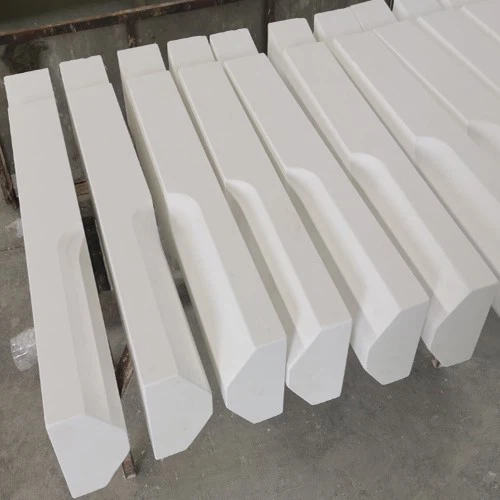

노즐 상단의 아치는 소형로의 전면 플랫 아치라고 하며, 노즐 양쪽의 벽은 소형로 스택이라고 하며, 소형로 후크 벽돌은 아래에 있습니다. 화염이 가마에 분사되거나 가마의 고온 가스가 노즐을 통해 배출되기 때문에 화염 세척 및 날아오는 재료 침식으로 인해 사용 환경이 나빠지므로 일반 주조 용융 지르코늄 코런덤 내화 벽돌을 사용하여 노즐의 다양한 부분에 석조물을 만듭니다.
노즐과 액체 표면 사이의 거리는 일반적으로 가능한 한 작아야 하며, 화염이 액체 표면에 가까워 열 전달에 유리합니다. 일반적으로 노즐의 바닥 벽돌과 유리 액체 표면 사이의 거리는 400~600mm입니다.
2. 예연소실
용해로 연소 생산 가스의 경우 혀 끝에서 노즐 바깥쪽 가장자리까지의 작은 로 공간을 예연소실이라고 합니다. 예열된 공기와 가스가 각각 혀 아치의 위쪽과 아래쪽에서 들어온 후 혀 앞에서 만나 확산되고 서로 충돌하여 섞이고 어느 정도 연소하고 일정 각도로 가마에 분사됩니다. 가스가 가마에서 완전히 연소될 수 있도록 하기 위해 예연소실이 큰 역할을 하므로 예연소실의 길이(즉, 공기와 가스의 혼합 연소 거리)도 혼합 연소 시간을 반영하는데, 이는 중요한 구조적 지표입니다.
스프레이 건의 측면 삽입, 상단 삽입 또는 하단 삽입을 통해 소형로에서 연소하는 용해로의 경우 소형로의 공간을 예비 연소실이라고도 합니다. 소형로의 바닥을 통해 액체 연료와 천연 가스를 연소하는 용해로의 경우 소형로의 공간을 공기 채널이라고 합니다.
예연소실은 경사 아치, 소형로 측벽 및 소형로 바닥판으로 구성됩니다. 소형로 바닥판은 바닥 내화 벽돌, 주강판 또는 질서 정연한 채널 강으로 구성됩니다. 경사 아치의 측면 추력은 소형로 양쪽의 I-빔 기둥 사이의 타이바에 의해 지지됩니다. 예연소실의 구조는 전체 가마의 화염 구성에서 중요한 요소입니다. 예연소실의 벽돌은 고온 화염과 접촉하므로 경사 아치와 측벽은 33# 일반 주조 용융 지르코늄 코런덤 벽돌을 사용하고 소형로 바닥 벽돌은 33# 산화 방법 비수축 용융 지르코늄 코런덤 벽돌을 사용합니다. 경사 아치와 측벽은 지르코늄 밀봉재, 고알루미늄 단열 벽돌 및 단열 코팅으로 내부에서 외부로 단열됩니다. 작은 용광로 바닥은 내부와 외부가 지르코늄 실링재와 고알루미늄 벽돌로 단열되어 있으며, 노즐을 점검하고 교체할 때 작동 환경 온도를 낮추기 위해 아래에 평평한 물주머니가 있습니다.
